外部接口说明
日期：2026.10.12
作者：世炬网络

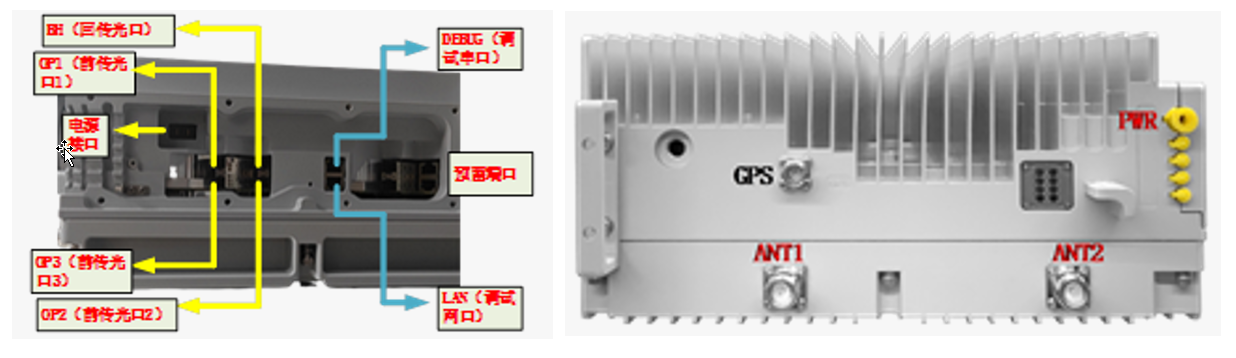

一体机单元外部接口
|
接口标识 |
接口类型 |
数量 |
功能描述 |
|
BH |
SFP+（10G光口） |
1 |
5G和4G回传光口 |
|
OP1 |
1 |
前传光口，用于连接扩展RRU |
|
|
OP2 |
1 |
前传光口，用于连接扩展RRU |
|
|
OP3 |
1 |
前传光口，用于连接扩展RRU |
|
|
DEBUG |
双层RJ45 |
1 |
串口 |
|
LAN/LMT |
1 |
调试网口 |
|
|
GPS |
N型母头 |
1 |
GPS/BD天线射频接口 |
|
PWR |
供电插座 |
1 |
电源端口，AC220V/DC -48V |
|
ANT1 |
mini Din 4.3-10 |
1 |
NR+LTE射频接口，与天线相连 |
|
ANT2 |
mini Din 4.3-10 |
1 |
NR+LTE射频接口，与天线相连 |

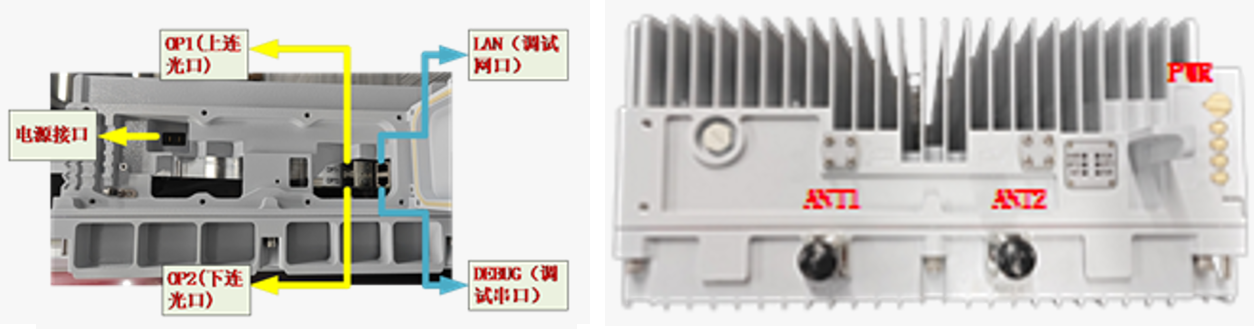

扩展覆盖单元外部接口（外接RU）
|
接口标识 |
接口类型 |
数量 |
功能描述 |
|
OP1 |
SFP+（10G光口） |
1 |
上连光口，用于连接一体化或BBU |
|
OP2 |
1 |
下连光口，用于级联RRU |
|
|
DEBUG |
双层RJ45 |
1 |
串口 |
|
LAN/LMT/ETH |
1 |
调试网口 |
|
|
GPS |
N型母头 |
1 |
GPS/BD天线射频接口 |
|
PWR |
供电插座 |
1 |
电源端口，AC220V/DC -48V |
|
ANT1 |
mini Din 4.3-10 |
1 |
NR+LTE射频接口，与天线相连 |
|
ANT2 |
mini Din 4.3-10 |
1 |
NR+LTE射频接口，与天线相连 |
