指示灯说明
日期：2026.10.12
作者：世炬网络

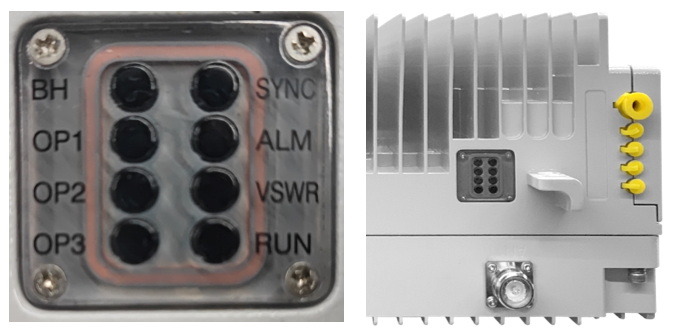

一体机单元指示灯
|
标识 |
功能 |
灯颜色 |
状态 |
含义 |
|
RUN |
运行指示灯 |
绿色 |
常亮 |
上电默认 |
|
快闪 |
BBU系统运行后 |
|||
|
快闪 |
内置RRU离线 |
|||
|
慢闪 |
OAM正常且RRU在线 |
|||
|
ALM |
告警指示灯 |
红色 |
常灭 |
上电默认 |
|
慢闪 |
严重告警 |
|||
|
常灭 |
无严重告警 |
|||
|
VSWR |
驻波指示灯 |
红色 |
常灭 |
上电默认 |
|
常亮 |
驻波告警 |
|||
|
常灭 |
消除告警 |
|||
|
SYNC |
同步指示灯 |
绿色 |
常灭 |
上电默认 |
|
常亮 |
锁定后 |
|||
|
常灭 |
失锁后 |
|||
|
OP1-3 |
前传光口指示灯 |
绿色 |
常灭 |
光模块不在位 |
|
快闪 |
有模块无光 |
|||
|
常亮 |
正常 |
|||
|
BH |
回传光口指示灯 |
绿色 |
常灭 |
光模块不在位 |
|
快闪 |
正常 |
|||
|
常亮 |
有模块无光 |

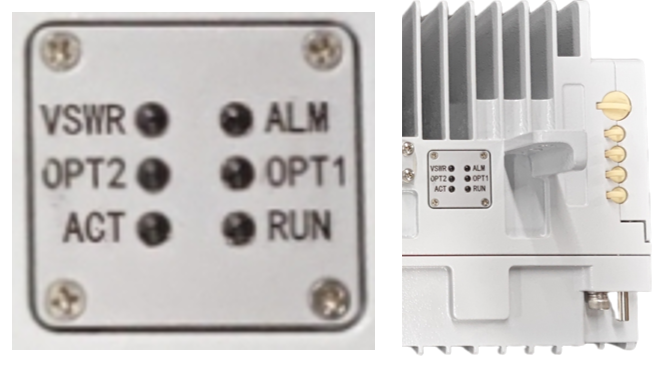

扩展覆盖单元指示灯（外接RU）
|
标识 |
功能 |
灯颜色 |
状态 |
含义 |
|
RUN |
运行指示灯 |
绿色 |
常亮 |
上电默认 |
|
快闪 |
系统运行后 |
|||
|
ALM |
告警指示灯 |
红色 |
常灭 |
上电默认 |
|
慢闪 |
严重告警 |
|||
|
VSWR |
驻波指示灯 |
红色 |
常灭 |
上电默认 |
|
常亮 |
驻波告警 |
|||
|
常灭 |
消除告警 |
|||
|
OP1-2 |
光口指示灯 |
绿色 |
常灭 |
光模块不在位 |
|
快闪 |
光口失锁 |
|||
|
常亮 |
光口同步 |
|||
|
ACT |
电源指示灯 |
绿色 |
常灭 |
光模块不在位 |
|
快闪 |
正常 |
|||
|
常亮 |
有模块无光 |
